Érvek a kéményes megoldással tervezett fűtési rendszerek mellett
Miért érdemes kéményt építeni? Mekkora egy kémény valós helyigénye? Mit kell tudni a nyitott és zárt kandallók égéslevegő-vezetékéről és füstelvezetéséről? – A kéményekkel kapcsolatos tévhitek eloszlatásával, tanácsokkal, kéményméretezési példákkal segítjük a tervezőket, építőket és építtetőket.
„A modern házakba nem kell kémény!”
E citátum újkori szólássá vált az utóbbi két-három évben. Összegyűjtöttünk négy egyszerű, de megalapozott érvet a kéményes fűtéstervezés mellett.

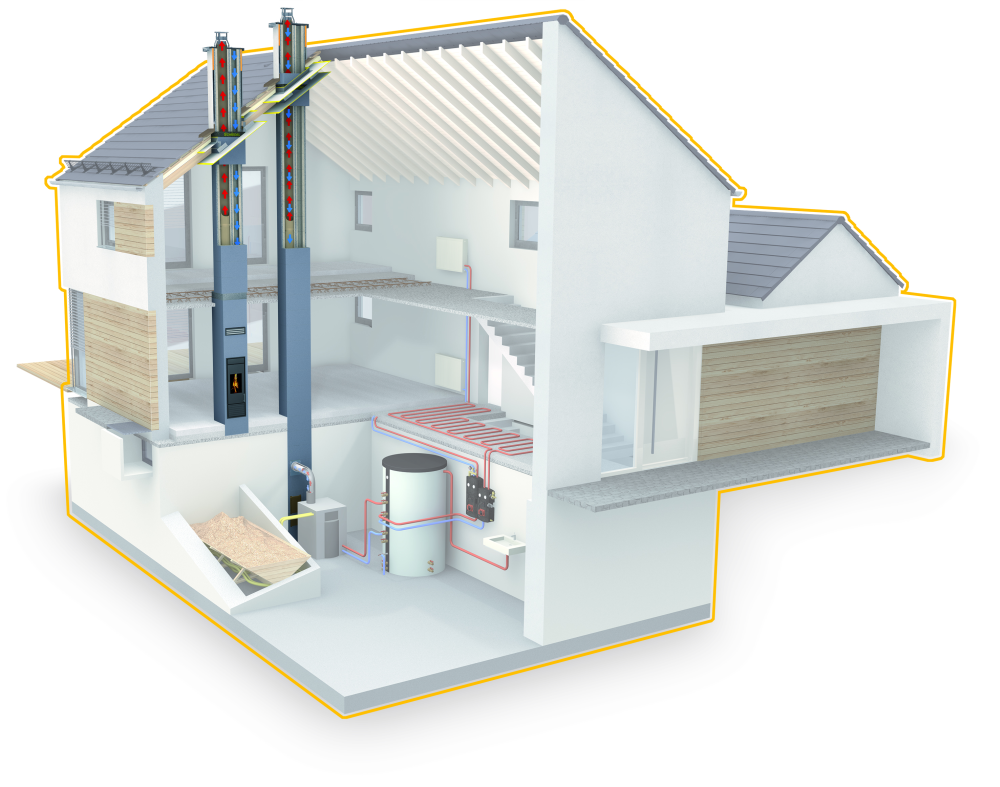

- A kéményt előrelátóbb dolog betervezni és beépíteni, mint a hidegben szembesülni a hiányával. Az elektromos berendezések hibája, egy áramszünet vagy a gázszolgáltatás akadozása miatt télen sem marad fűtés nélkül az, akinek kandallója, cserépkályhája van.
- A gázkazánokat is előrelátóbb kéménybe kötni, mert a kémény nem fagy le, nagy hidegben sem befolyásolja a kazán (vagy a hőszivattyú) hatásfokát, és minden hőmérsékleten biztonságosan vezeti el az égésterméket. A kémény egy későbbi készülékcsere esetén is rendelkezésre áll.
- Házfelújításkor, kazáncsere vagy kandalló beépítése előtt a meglévő kéményt célszerű felújítani vagy kicserélni, mert a kéményt a kazánhoz/kályhához igazítva biztonságosabb és hatékonyabb fűtést érhetünk el.
- Egy univerzális kémény az ingatlan értékét is emeli.
„A kémény helyet vesz el a lakásból!”

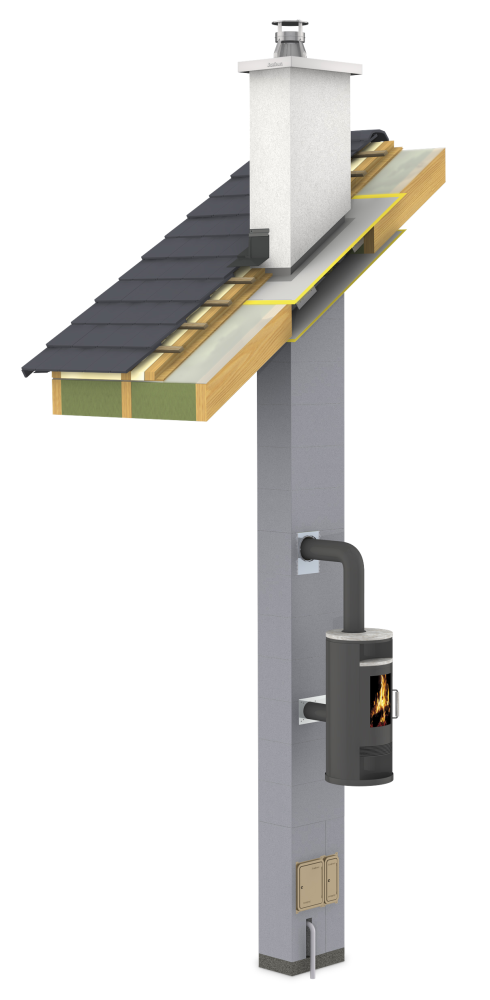

Ezt az állítást szintén érdemes megvizsgálni. Egy 20 cm belső átmérőjű épített kémény külső mérete – típustól függően – 36×36 cm, maximum 38×38 cm, ha szellőzőkürtős kivitelt választunk, akkor 36×50 cm, illetve maximum 38×54 cm. Az ilyen kéményeknek kevesebb, mint 0,2 m2 a helyigénye, és a fal mellett vezethetők, a betonfödémről vagy a betonalapról indíthatók.
„Nyitott kandallót már nem lehet beépíteni!”

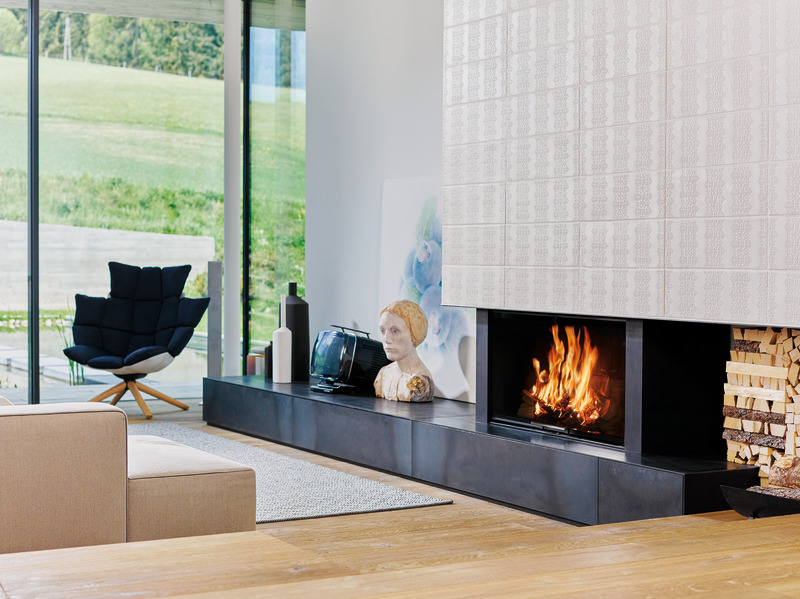

Ez az állítás sem igaz. A nyitott kandallók azok a kandallók, ahol maga a tűztér nyitott. Ezek az épület, a lakás stílusához igazított kandallók egyben otthonos meleget adó fűtőberendezések.
A szükséges kémény méretezéséhez a Schiedel 8.1. számú diagramja áll rendelkezésre.
Keresztmetszet-méretezés nyitott kandallóhoz
Az UNI Plus és Absolut tervezési segédletek 8.1 diagramjában találjuk meg a szükséges belső kéményátmérőt a nyitott kandallóhoz a tűztér nyílásának nagysága és a hatásos kéménymagasság függvényében. (Az Advance tervezési segédletben az 5. számú diagram a vonatkozó.)
Az alacsony égéstermék hőmérséklet és az ebből következő alacsony felhajtóerő miatt a nyitott kandallókat lehetőség szerint közvetlenül a kémény mellett kell elhelyezni. Az összekötő darabot legalább 45° alatt emelkedően ajánljuk a kéménybe bevezetni.
Az 8.1 diagramhoz a következő kiinduló értékeket kell alapul venni:
- égéstermék tömegáram m = 500 kg/h a tűztérnyílás minden m2-re;
- égéstermék hőmérséklet TF = 80°C;
- a hőátbocsátási ellenállást (1/l) a vonatkozó szabvány szerint kell meghatározni;
- a kémény belső falának érdessége kf = 0,0015 m;
- az összekötő darab hossza maximum 1,5 m;
- az összekötő darab csatlakozása a kéményhez 45° alatt.
Égéslevegő-vezeték a nyitott kandallók esetén
A ma szokásos tömören záró ablakoknál célszerű az égéslevegőt a nyitott kandalló számára saját vezetéken keresztül a kandalló felállítási terébe bevezetni. Az égéslevegő-vezeték szükséges keresztmetszetét a 8.1 diagram (UNI Plus és Absolut tervezési segédletek: 8.1. diagram, Advance tervezési segédlet: 5. diagram) jobb oldali részéből határozhatjuk meg. A diagram a tűztér nyílásának minden m2-felületére 360 m3/h égéslevegő-térfogatáramlást vettünk alapul. Ehhez feltételeztük, hogy a nyitott kandallón kívül további tüzelőberendezéseket nem üzemeltetnek, amelyek a felállítási tértől égéslevegőt vennének el.
Méretezési példa nyitott kandallóhoz
Adatok:
Fűtőberendezés: nyitott kandalló, amelynek tűztérnyílása: 0,5 m2.
Hatásos kéménymagasság: 6 m.
Az összekötő darab hossza: 1 m.
A felállítási tér térfogata: 150 m3.
Méretezés:
A szükséges belső kéményátmérő az UNI Plus 8.1 diagram szerint = 25 cm.
Égéslevegő-vezeték szükséges szabad keresztmetszete = 260 cm2 (a 8.1. diagram jobb oldali része).

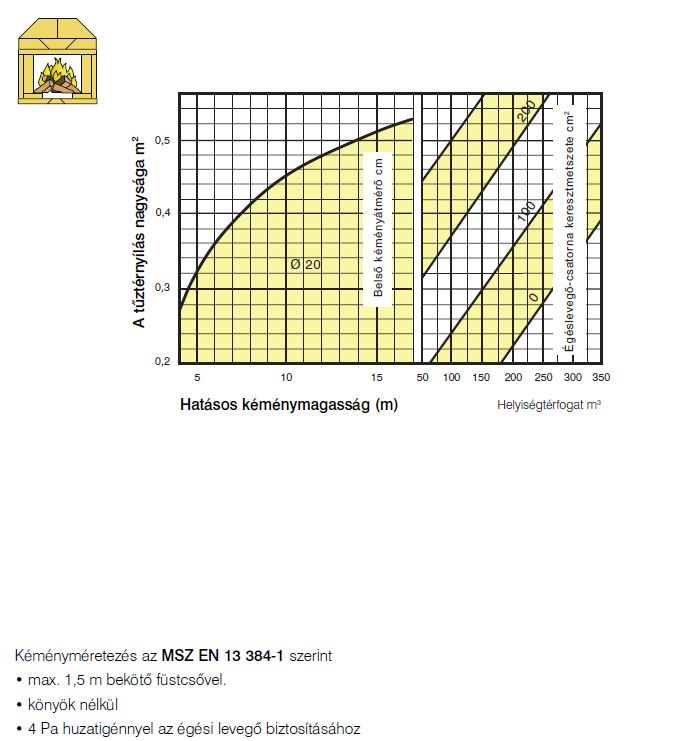

Kandalló méretezési diagramja Advance kéményekhez

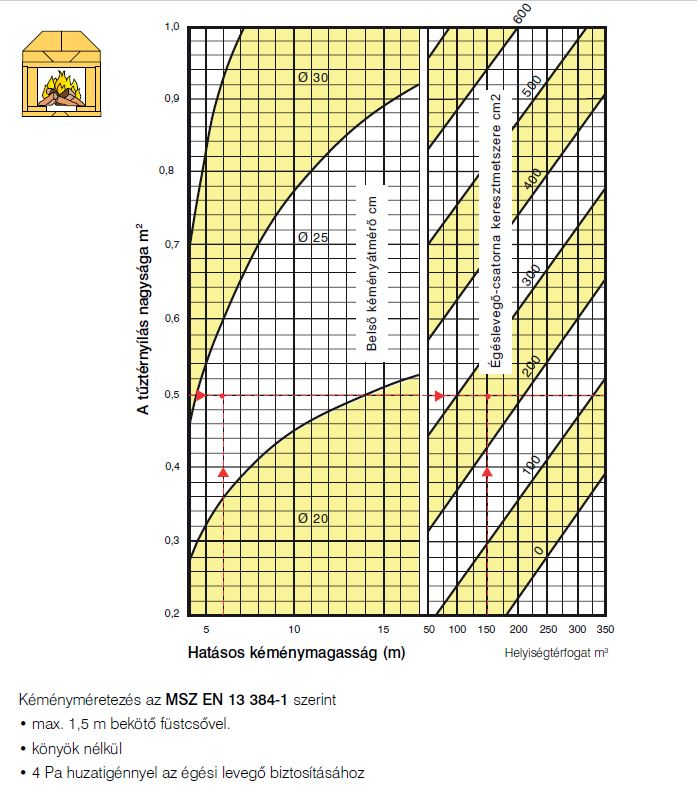

Kandalló méretezési diagramja UNI Plus és Absolut kéményekhez

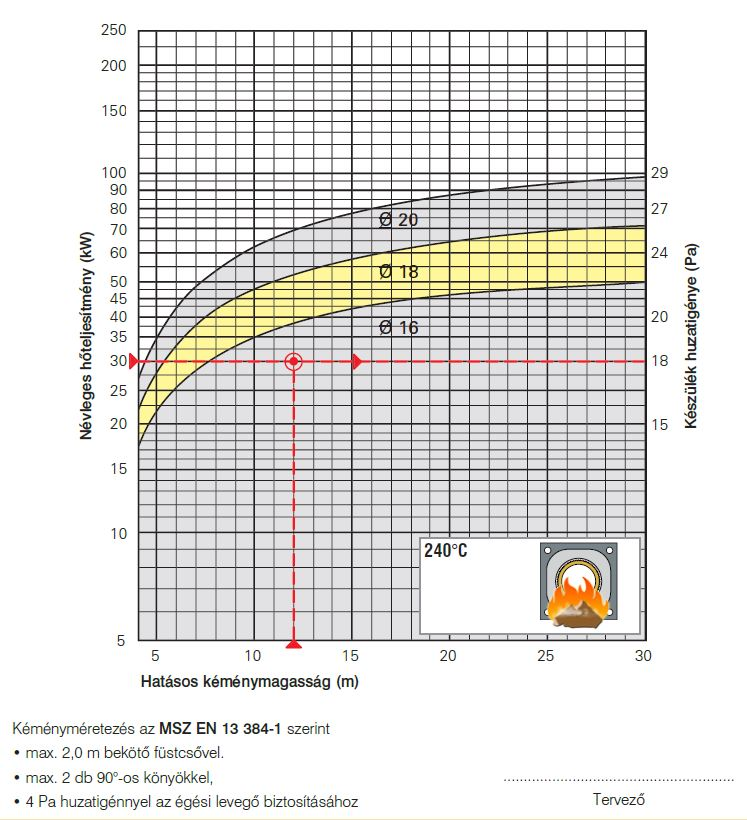

Zárt kandalló méretezési diagramja
Méretezés zárt kandallókhoz

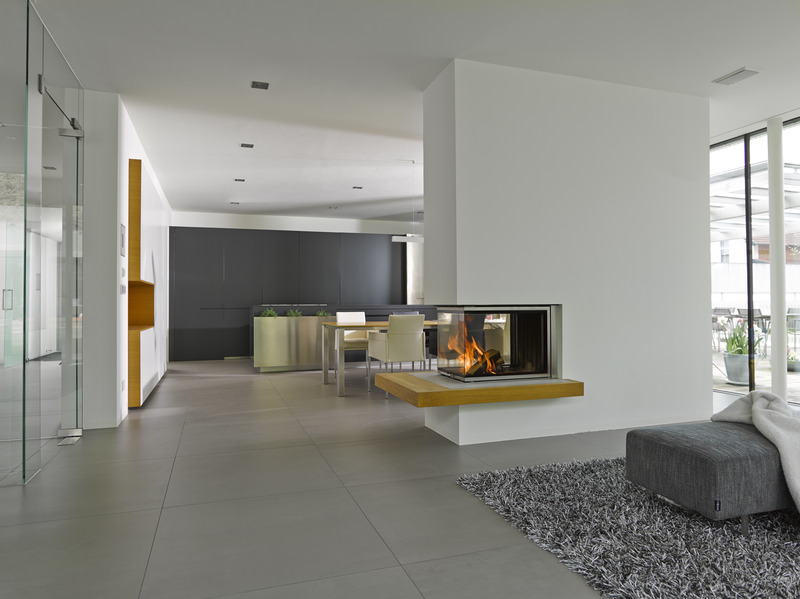

A zárt kandallók manapság valóban elterjedtebbek. A zárt kandallókban a lobogó tűz látványa a tűztér üvegajtaján keresztül élvezhető. Ezek a kandallók is kéményes füstelvezetést igényelnek, a szükséges kéményméretezés a Schiedel 6.1-es diagramja segítségével végezhető el. (UNI Plus és Absolut tervezési segédletek: 6.1. diagram, Advance tervezési segédlet: 3.2. diagram.)
A TERVEZÉSI SEGÉDLETEK INNEN LETÖLTHETÕK >>
Kandallótervezés és -építés előtt ajánljuk a kályha- és kéményszakértő cikkeit:
http://kalyha.hu/kalyha-kulso-levegobevezetessel-zart-egesteru-kalyha.html
http://kalyha.hu/nehez-epitesu-kalyha.html
