A „hőhíd” és a nyílásáthidalások

A „hőhíd” és a nyílásáthidalások

Az egyes épületszerkezetek létesítésekor és összeépítésekor az egyik legfontosabb feladat a hőhidak elkerülése, legalábbis hatásuk minimalizálása. Mivel a csatlakozásoknál elkerülhetetlen a különböző anyagok találkozása, azok eltérő épületfizikai tulajdonságai miatt (anyagváltásból adódó hőhíd) a hő nem egyenletesen áramlik a külső tér irányába, így az adott szerkezetre jellemző hőátbocsátás is megváltozik a csatlakozás környezetében. Ugyanez a jelenség lép fel az épületsarkok, átfordulások vagy a nyílászárók beépítésének helyén is (geometriai hőhíd), ezeket összefoglalóan nevezzük „hőhídnak".



Annak érdekében, hogy a hőhidak mentén minél kisebb legyen a hőveszteség, a hő áramlásának irányában jó hőszigetelő képességű anyagokat kell beépíteni. Az egyik legjellemzőbb ilyen hely a nyílászárók találkozása a fallal. A Porotherm áthidalók alkalmazásával – megfelelő hőszigetelés beépítése mellett – a hőhíd mértéke minimálisra csökkenthető.

A Porotherm áthidalói kerámia kéregelemes előfeszített vasbeton termékek, azaz olyan áthidalók, amelyek vályú alakú kerámiakéreggel rendelkeznek, amelyet előfeszített vasbetonnal töltenek ki.

A Porotherm-család termékei között négyféle áthidalóelemet is találunk. A Porotherm A-10-es és A-12-es áthidalók mellett úgynevezett Elemmagas áthidaló, valamint beépített hőszigeteléssel ellátott Thermo áthidaló is a vásárlók rendelkezésére áll. Választásukhoz praktikus szempont, hogy elemhosszuk – fajtától függően – 100 cm-től 325 vagy 350 cm-ig, 25 cm-es méretlépcsőben változik, ezzel igazodva a Porotherm falazatok 25 cm-es moduljához.

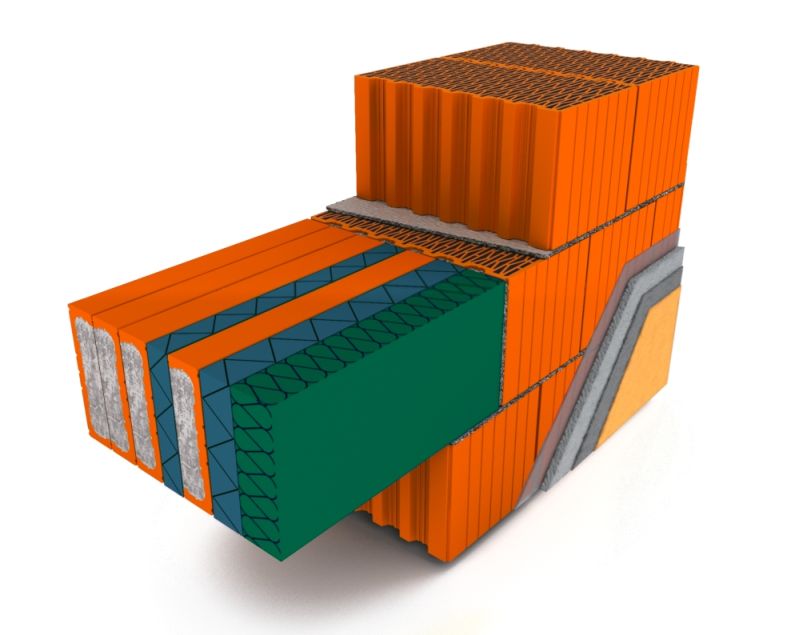

A Porotherm A-10, A-12 és Thermo áthidalók esetében ráfalazással vagy rábetonozással együtt alakíthatjuk ki a végleges teherbírású nyílásáthidalást. A Porotherm áthidaló képezi a szerkezet alsó húzott övét, a felső nyomott övét pedig a kisméretű tömör téglával vagy üreges falazóelemmel készülő ráfalazás vagy rábetonozás biztosítja. A Porotherm Elemmagas áthidaló azonban kiegészítő ráfalazás vagy rábetonozás nélkül alkotja a nyílásáthidalást, így – az eldőlés, kiborulás elleni biztosítása mellett – már beépítés közben is, utána pedig azonnal terhelhető. Az Elemmagas áthidaló további előnye, hogy építés közben nem kell alátámasztani, így gyorsabban és költséghatékonyabban építhető be. Az elemmagas termék a Porotherm áthidalók családjának legnagyobb teherbírású darabja*.

A Porotherm áthidalók tervezéséhez, méretezéséhez (illetve kivitelezéséhez is) valamennyi releváns műszaki információ megtalálható a Wienerberger által kiadott Alkalmazási és tervezési útmutatóban, amelyben mintapéldák, csomóponti rajzok is segítik a tervezők munkáját. Még nagyobb tervezői szabadságot ad, hogy az áthidalók 12,5 cm-es, illetve 25 cm-es felfekvési hosszal is alkalmazhatóak, a szükséges teherbírási táblázatok mindkét szituációra rendelkezésre állnak, illetve a két érték között interpolációval további értékek is előállíthatók.

A kiadvány ide kattintva is letölthető.

Az áthidalók kiválasztásakor is érdemes a Porotherm termékekre jellemző minőséget, megbízhatóságot választani, hiszen a falazatnak ez hőszigetelés szempontjából is nagyon fontos része, valamint szintén fontos szempont, hogy a Porotherm áthidalók alkalmazásával a falazatban – a vakolat fogadása szempontjából – egységes kerámiafelület alakítható ki, ráadásul a termékcsalád minden tagja tűzvédelmi szempontból is bevizsgált, kiváló minőségű, magyar gyártású termék.






Azonos gerendahosszhoz és szabad nyílásközhöz tartozó teherbírási értéket tekintve (az 1500 mm szabad nyílás áthidalásához használt 2000 mm hosszú áthidaló, 250 mm-es felfekvéssel) a Porotherm Elemmagas áthidaló 17,57 kN/m teherbírással rendelkezik, míg a Porotherm A-10-es áthidaló (vázkerámia nyomott övvel) 1,34 kN/m teherbírással rendelkezik.
