ForrásTégla vályogtégla alkalmazása – 4/1. rész: Vázkitöltő vályogfal téglapillérekkel

ForrásTégla vályogtégla alkalmazása – 4/1. rész: Vázkitöltő vályogfal téglapillérekkel

A rendszerváltás és a kétezres évek között több száz lakóház épült hazánkban „modern" vályogtéglából (préselt agyagtéglából), statikai erősítés és kiegészítő hőszigetelés nélkül. Ebben az időben a minősítés még nem volt annyira szigorú, mint manapság. Ezek az épületek viszont azóta is tökéletesen működnek (lásd: Kolping Hotel, Bioházak).
A szigorodó energetikai követelmények, az ÉMI minősítőintézet előírásai, földrengés és egyéb statikai szempontok miatt a vályogtégla használatát azonban szükségszerű volt újragondolni.
Cikksorozatunk a ForrásTégla vályogtégla különböző beépítési lehetőségeit mutatja be 4 részben, valós projekteken keresztül.



ForrásTégla vályogtéglával az alábbi falazatok készíthetők (4 részes cikksorozatunk témái):



ForrásTégla vályogtégla alkalmazása – 4/1. rész: Vázkitöltő vályogfal téglapillérekkel

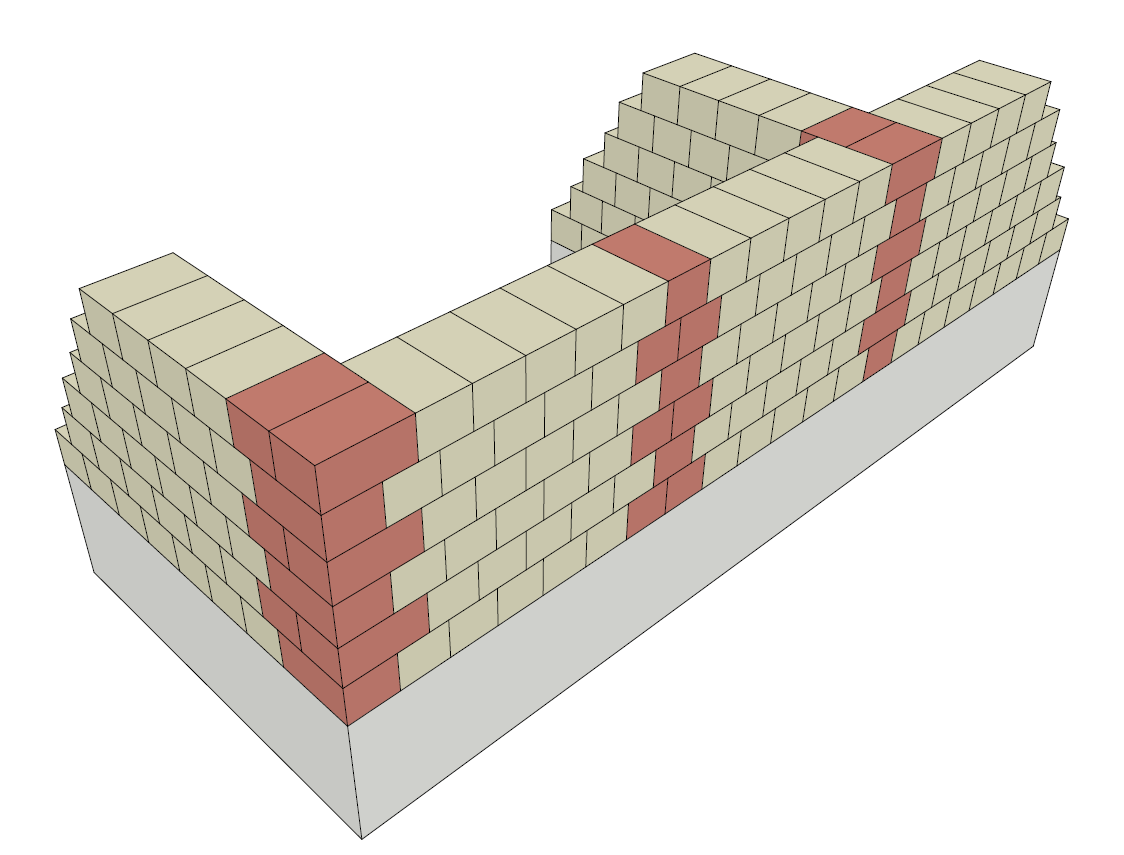

1. Vázkitöltő fal, égetett agyag téglapillérekkel együtt falazva



ForrásTégla vályogtégla alkalmazása – 4/1. rész: Vázkitöltő vályogfal téglapillérekkel

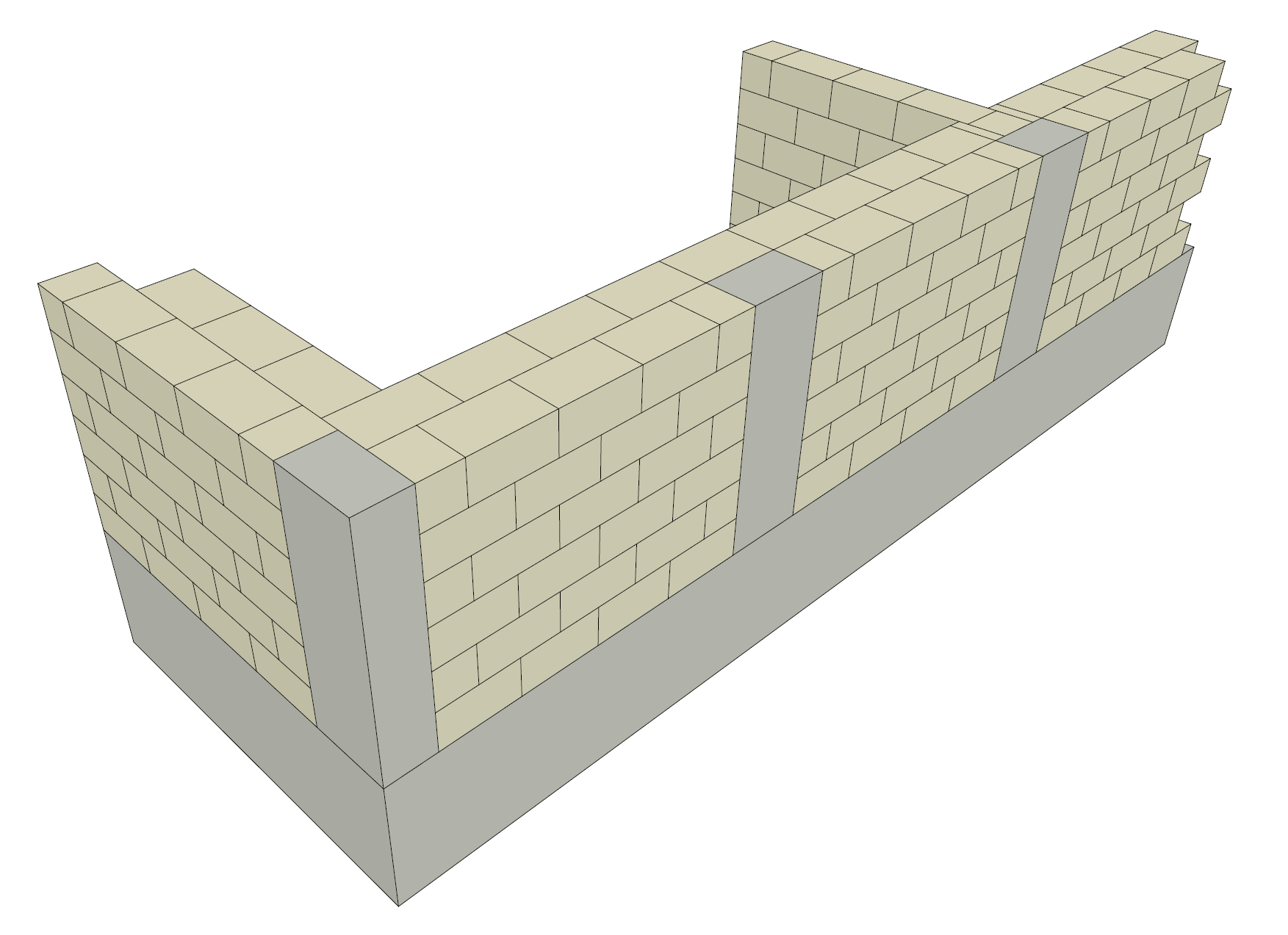

2. Vázkitöltő fal, vasbeton pillérek között utólag falazva



ForrásTégla vályogtégla alkalmazása – 4/1. rész: Vázkitöltő vályogfal téglapillérekkel

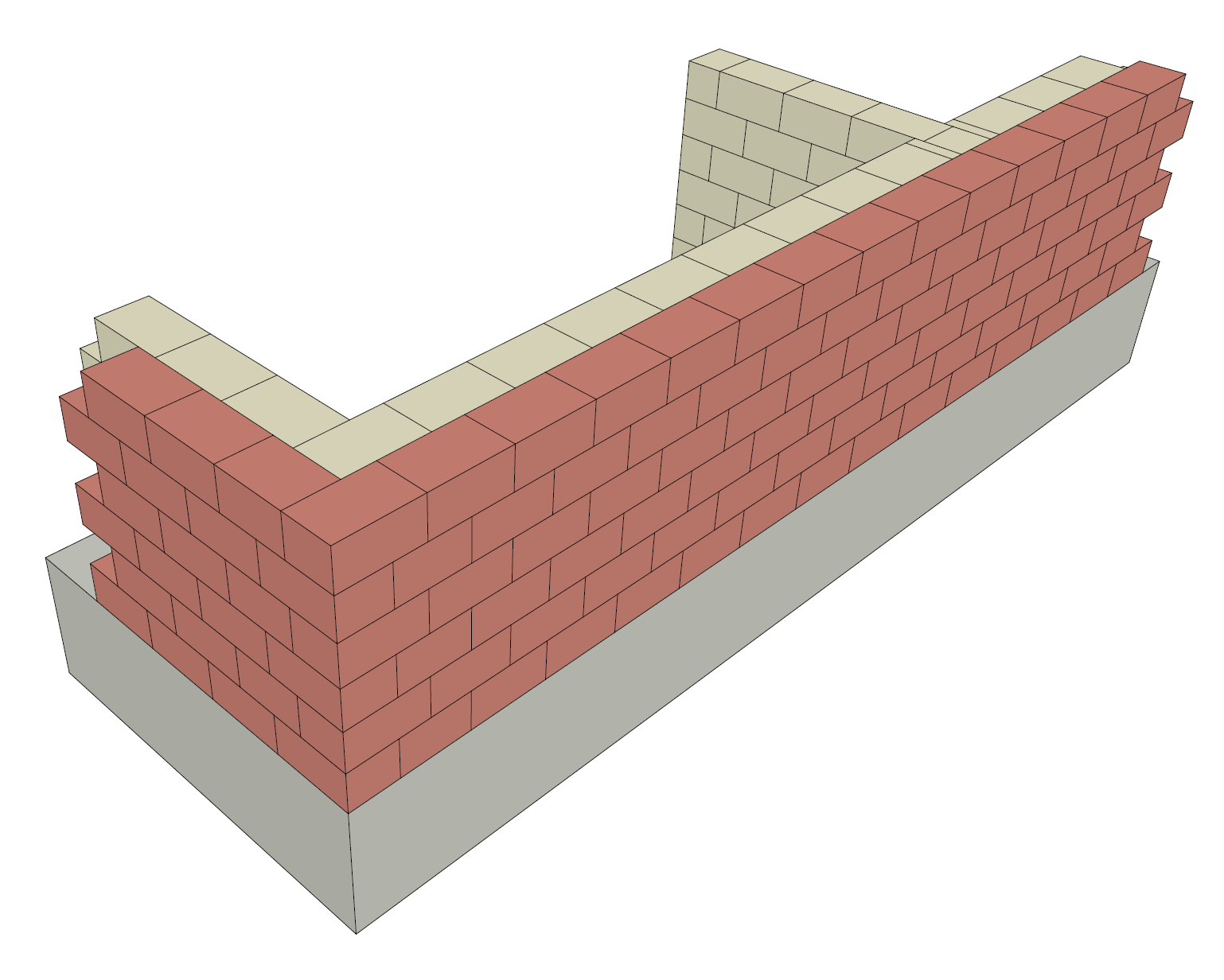

3. Bélésfal, külső oldalon kerámia teherhordó -, belső oldalon vályog falréteg



ForrásTégla vályogtégla alkalmazása – 4/1. rész: Vázkitöltő vályogfal téglapillérekkel

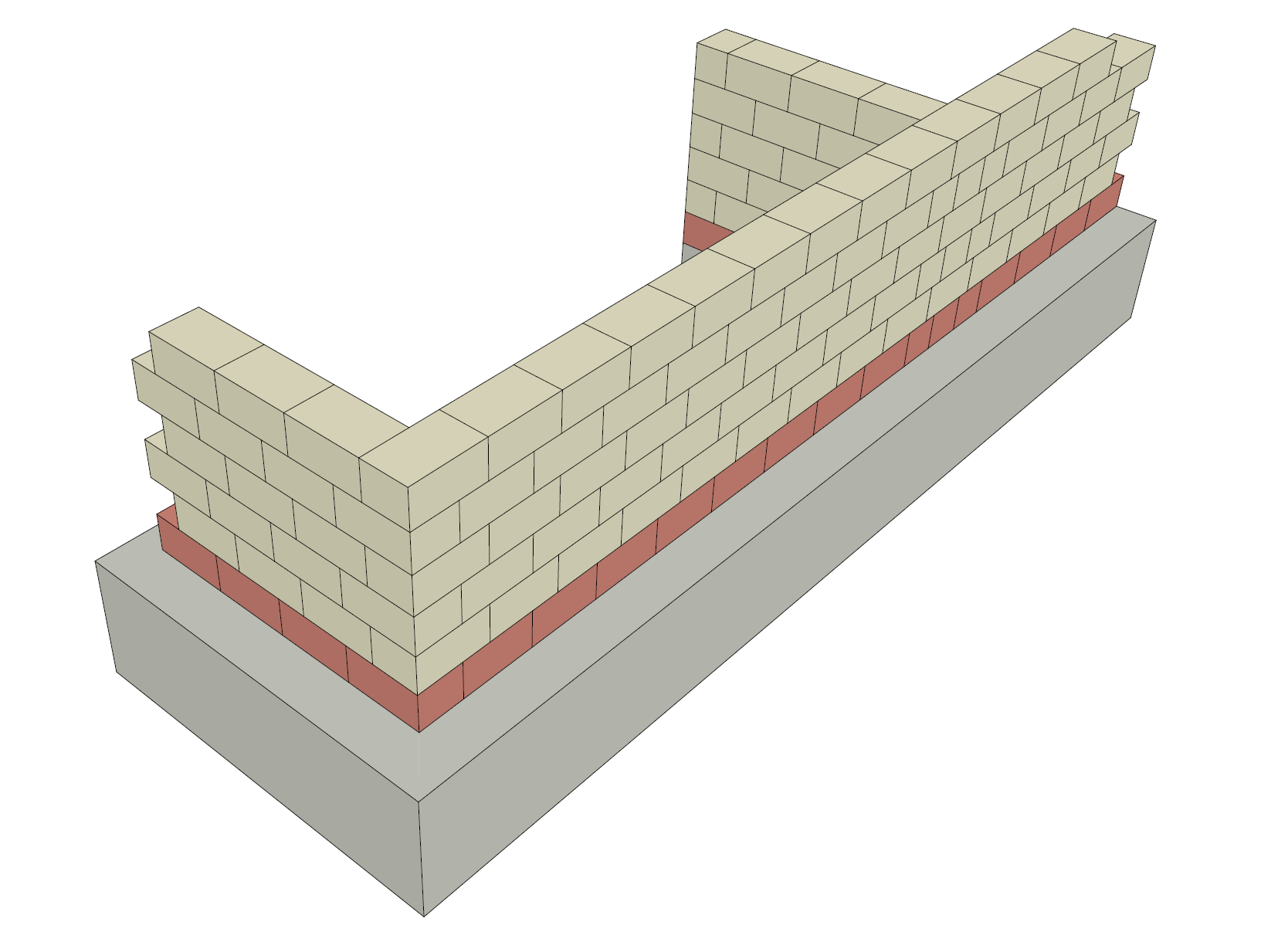

4. Válaszfal, tisztán vályog térelhatároló válaszfal

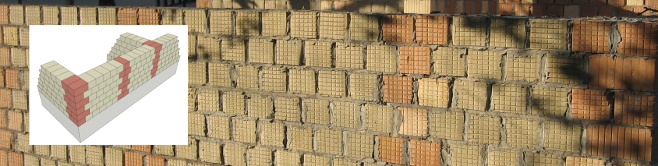

KERÁMIATÉGLA PILLÉREKKEL EGYÜTT FALAZOTT VÁLYOGFAL

A vályogtégla teherhordó falazatban vázkitöltésként használható, ezért építéséhez segéd-tartószerkezet, merevítő-, tartópillér szükséges.

A pillér anyagának a vályogtéglával megegyező méretű kerámiaelem használandó, példánkban a 30-as vályogtéglához a ForrásTégla B-FORM kerámia falazóelem.

ForrásTégla vályogtégla alkalmazása – 4/1. rész: Vázkitöltő vályogfal téglapillérekkel    ForrásTégla vályogtégla alkalmazása – 4/1. rész: Vázkitöltő vályogfal téglapillérekkel

 30-as Vályogtégla és B-FORM kerámia falazóelem



A vályog és a kerámia téglákat kötésben kell falazni. A vályogfalazat téglakötési szabályai megegyeznek a hagyományos falazóelemek kötési szabályaival.

ForrásTégla vályogtégla alkalmazása – 4/1. rész: Vázkitöltő vályogfal téglapillérekkel

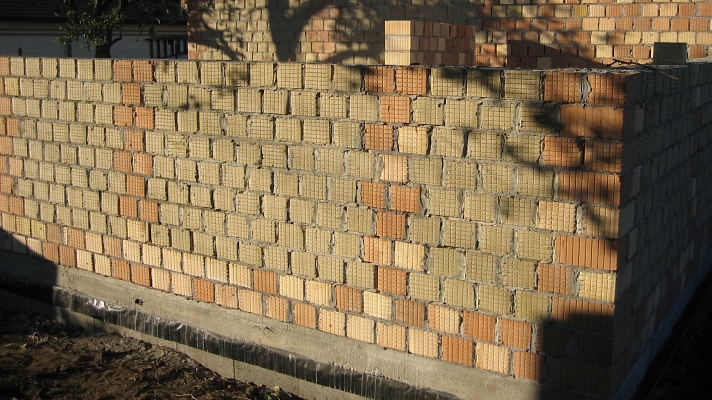

Vályogtéglák és kerámiatéglák együtt falazva



Figyelem! Más gyártó kerámiatégláinál lehetnek gyártásból adódó eltérések, ami megnehezítheti a fugavastagságok tartását, többlet-habarcsfelhasználást eredményezve!

Pillérek méretezés szerinti távolságokra és keresztmetszetekkel, illetve főfalcsatlakozásoknál és falsarkoknál készülnek.

A habarcs anyaga 38 cm-es falvastagságig „javított vályoghabarcs”, 38 cm-től egyszerű vályoghabarcs. A pilléreknél nem kell habarcstípust váltani, az ülepedés miatt egy fajtával készüljön.

További részleteket az Alkalmazástechnikai útmutatónkban talál .



ForrásTégla vályogtégla alkalmazása – 4/1. rész: Vázkitöltő vályogfal téglapillérekkel

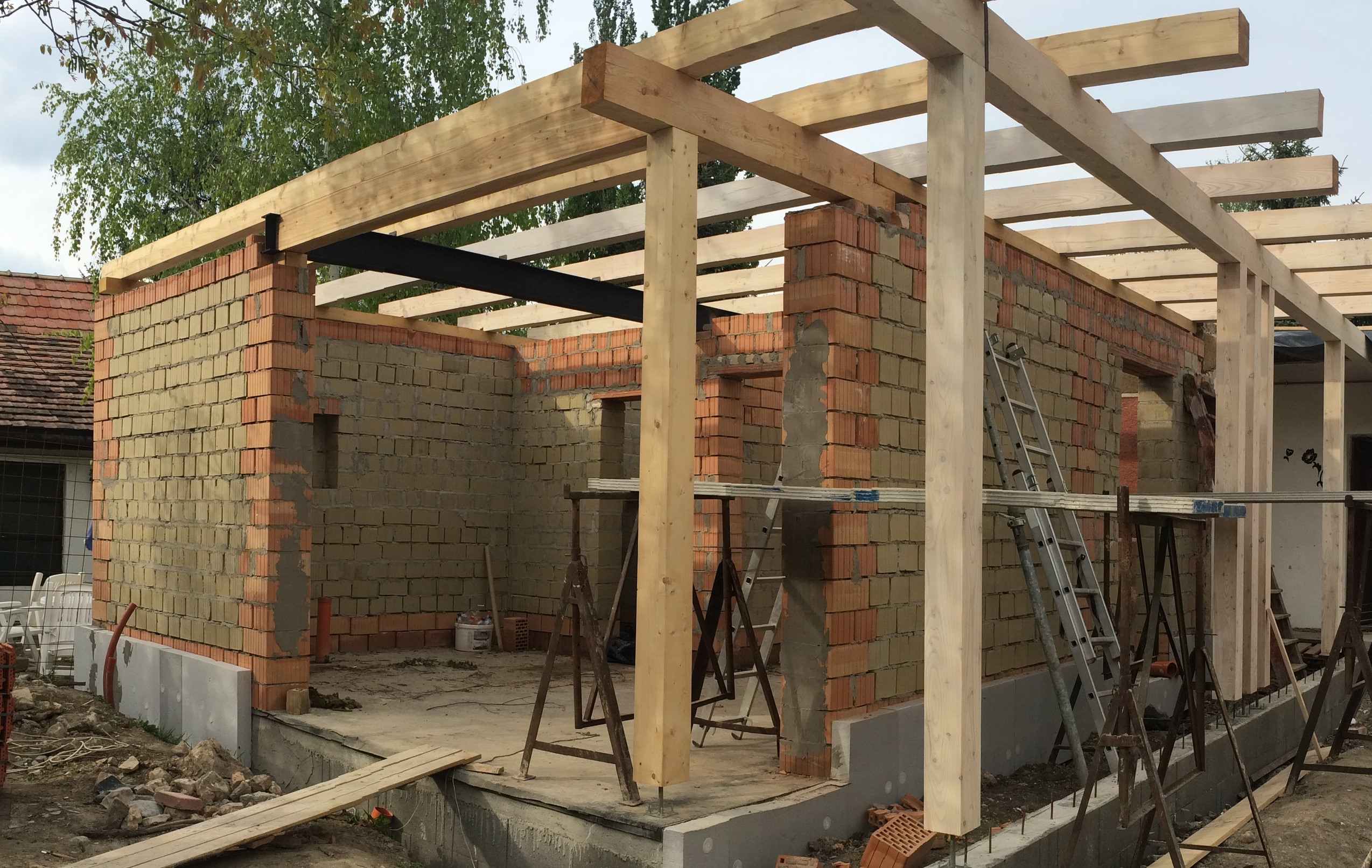

Sarkokon és nyílásoknál kerámiapillér erősítés

ForrásTégla vályogtégla alkalmazása – 4/1. rész: Vázkitöltő vályogfal téglapillérekkel    ForrásTégla vályogtégla alkalmazása – 4/1. rész: Vázkitöltő vályogfal téglapillérekkel

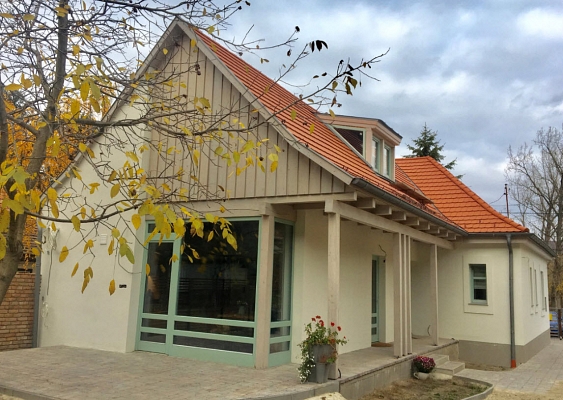

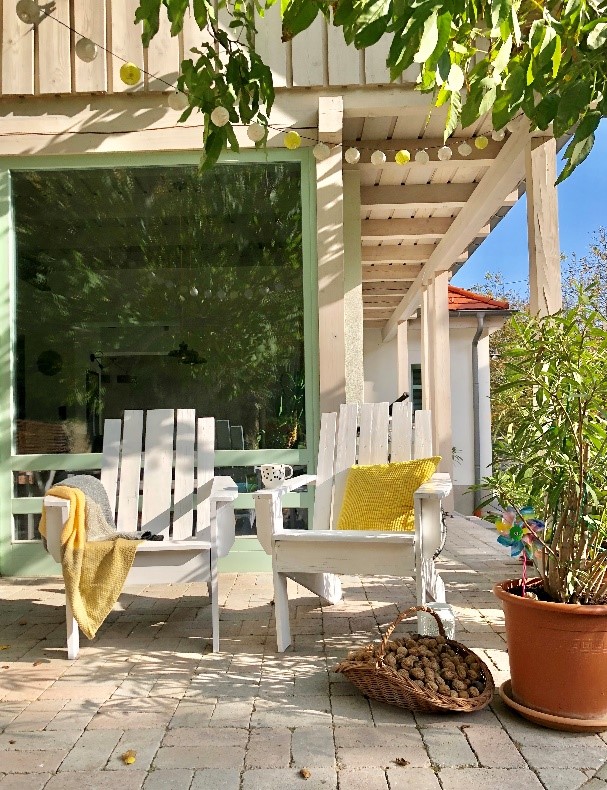

A kész épület. Az Év tetője 2018. pályázaton II. díjat nyert. Építész: Csóka Balázs DLA
