Vasbeton erkélyek hőhídmentesítésének lehetőségei

A lakó- és középületek hőtechnikailag legkritikusabb pontjai az épület tömegéből kilépő vasbeton lemezszerkezetek (erkélyek, előtetők, árnyékoló lemezek). A fő problémát az okozza, hogy a homlokzat síkjában egy keskeny, épületből kilépő keresztmetszethez óriási lehűlő felület társul.

Itt épületfizikai szempontból kettős hőhídhatással szembesülünk: egyfelől geometriai hőhíd jön létre, másrészt szerkezeti hőhíd, hiszen a homlokzati hőszigetelés helyett a lemez vonalában betonacélokat is tartalmazó betonanyagú sáv van, ami nagyon rossz hőszigetelő. E kettős hatás hozza létre azt a nem kívánt hőáramot, amely az ősztől tavaszig tartó időszakban a külső-belső hőmérséklet-különbség és a magasabb beltéri páratartalom együttes hatására esetlegesen páralecsapódást és penészképződést okozhat.

Kétségtelen, hogy ezt a problémát meg kell oldani már a tervezési fázisban. Hazánkban két megoldás terjedt el: a körbeszigetelés (a lemez „becsomagolása”), illetve az épület tömegét elhagyó épületelemek hőtechnikai leválasztása. Szakmailag átgondolva a körbecsomagolt szerkezet csak félmegoldás a problémára. Az ellenérvek:

• továbbra is fűtjük az erkély szerkezetét (ez a mai, energiatudatos trendeknek nem felel meg);
• körülményes csomópontokat hozunk létre (szigetelőrétegek áttörése és hőhidak a korlát rögzítési pontjainál – pára és nedvesség jut a szerkezeti rétegek közé);
• munkák, épületkárosodás;
• szerkezeti magasság (szintproblémák a külső-belső tér között);
• körülményes kivitelezés.

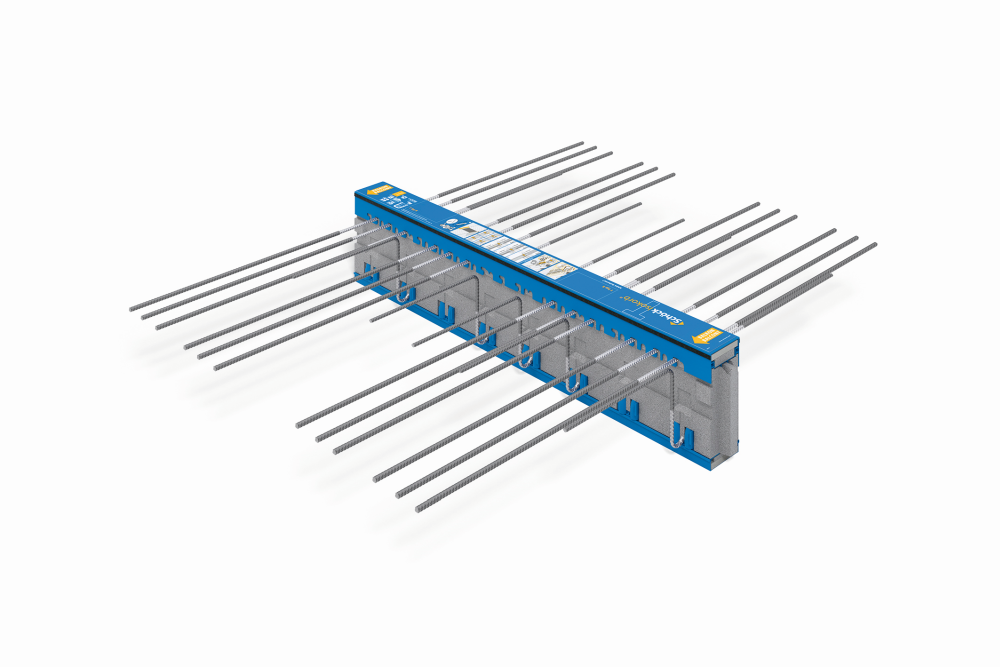

E problémák elkerülhetők a másik népszerű megoldással: egy hőszigetelő-teherhordó szerkezet (például Schöck Isokorb elem) beépítésével, ami elválasztja egymástól a külső-belső betonszerkezetet. Ezzel egy csapásra megszűnik a geometriai és a szerkezeti hőhíd is, mivel az épület külső hőszigetelő burka a homlokzat vonalában folyamatosan tud haladni.

Egyértelművé válik a döntés e megoldás előnyeinek felsorolásával:

• az épületből kilépő szerkezet termikus leválasztása (egységes homlokzati hőszigetelőburok);
• egyszerű szerkezet kevés réteggel;
• élőmunkaigény minimalizálása, építési idő rövidülése;
• filigrán, modern szerkezetek (akár látszóbeton) kialakíthatósága;
• járulékos akusztikai előnyök (a rugalmas kapcsolat miatt javul a lépéshang-szigetelés, úsztató réteg elhagyható).
