2014. április 15.

Az Isokorb elemek beépítésének tervezői kérdései (1. rész)

Az Isokorb elemek beépítésének tervezői kérdései (1. rész)

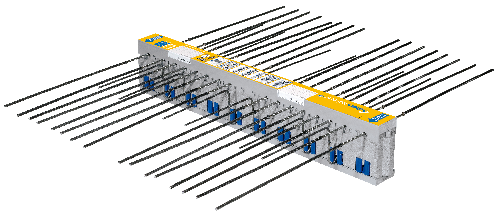

Napjainkban egyre több épület erkélyszerkezetét hagyományos körbeszigetelés helyett a Nyugat-Európában már sztenderd megoldásnak számító hőtechnikai elválasztással, az Isokorb elemmel hőszigetelik. Ez azt jelenti, hogy a konzolos vasbeton szerkezetet elválasztják az épülettől, így az épület külső hőszigetelő burka összefüggő marad.

E megoldással nincsenek nagy lehűlő felületek, nem kell az erkély tömegét a lakással együtt fűteni, a hőszigetelés láthatatlan marad, és nem vastagítja a konzolos szerkezetet. Az így létrejövő kapcsolat lényegesen jobb hőtechnikai tulajdonsággal rendelkezik, mint a körbeszigetelt szerkezet.



Az Isokorb elemek beépítésének tervezői kérdései





Az Isokorb elemek beépítésének tervezői kérdései

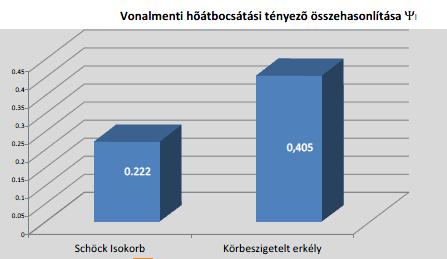

Vonalmenti hőátbocsátási tényezők összehasonlítása

Az alábbiakban az Isokorb elem betervezésével kapcsolatban felmerülő leggyakoribb kérdésekre adunk választ.



Az Isokorb elemet fel kell fektetni a falra?

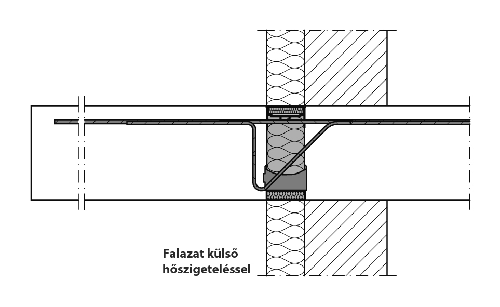

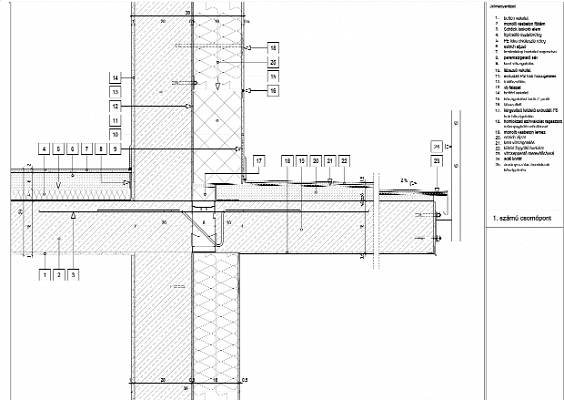

A cél mindig az, hogy összefüggő hőszigetelő burok alakuljon ki az épület körül. Ha a teherhordó fal külső hőszigetelő rendszert kap, akkor az Isokorb elemet a fal elé kell helyezni.

Az Isokorb elemek beépítésének tervezői kérdései

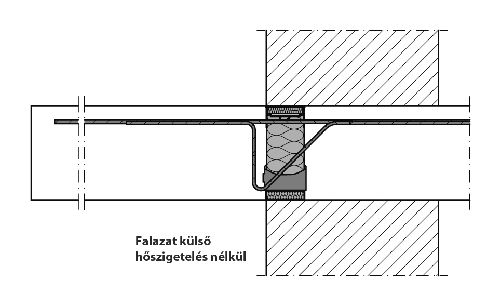

Csak abban az esetben kell a fal felett az elemeket beépíteni, ha nincs külső hőszigetelés.

Az Isokorb elemek beépítésének tervezői kérdései



Milyen elemeket kell a loggiáknál alkalmazni?

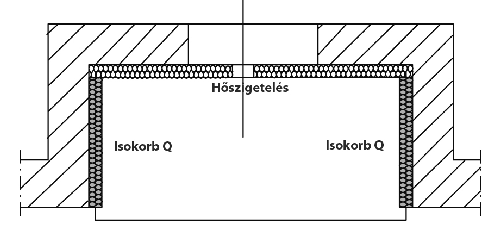

A loggiáknál lehetőség van a szokásos konzolhoz alkalmazott Isokorb K elemek helyett a költséghatékonyabb Isokorb Q típusok beépítésére.

Az Isokorb elemek beépítésének tervezői kérdései

A fenti ábrán látható, hogy a loggia lemezszerkezete kéttámaszú tartóként működik. A harmadik (hosszabbik) oldalon csak a hőszigetelést kell beépíteni.

Az Isokorb elemek beépítésének tervezői kérdései

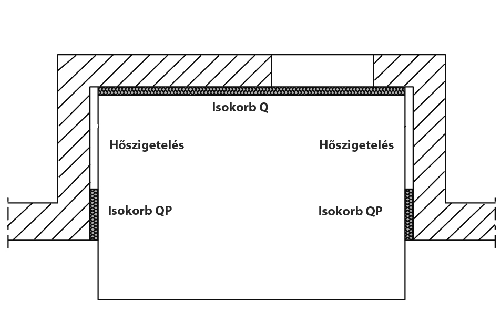

Másik megoldást mutat az fenti ábra, ahol a külső falak vonalában képzeletbeli rejtett gerenda alakul ki. Ilyenkor a rejtett gerenda QP elemmel kapcsolódik az épülethez. A QP elemek erősségtől függően 30/40/50 cm szélességben készülnek és csak nyíróerőt tudnak felvenni. Az erkély belső oldalán 1 méter széles Q elemeket vagy – ha felfelé kialakuló nyíróerő is kialakulhat – Q+Q elemet lehet elhelyezni.

Mivel az Isokorb elemek betervezési megoldása a minőség és a gazdaságosság szempontjából egyaránt döntő fontosságú, a Schöck cég mérnöki tanácsadással áll a tervezők rendelkezésére.
