Berepedt betonban is használható acéldübelek

Berepedt betonban is használható acéldübelek

A széleskörű alkalmazhatóság érdekében négyféle fejformával készülő FH II dübelek tökéletesen illeszkednek az építőanyagokba. A nagyobb felfekvésről és teljesítményről szabadalmazott kettős terpesztőhüvely gondoskodik, ami berepedt betonban, vagy a beton húzott zónájában is lehetővé teszi a dübel alkalmazását.

Az FHA dübelcsaládot váltják fel a nagyszilárdságú rögzítések területén mérföldkőnek számító FH II Fischer-dübelek. A szabadalmazott kettős terpesztőhüvellyel készülő új konstrukcióval lényegesen jobb kihúzóerők, illetve nagyobb teljesítmények érhetők el, miközben a szél- és tengelytávolságok kicsik lehetnek.

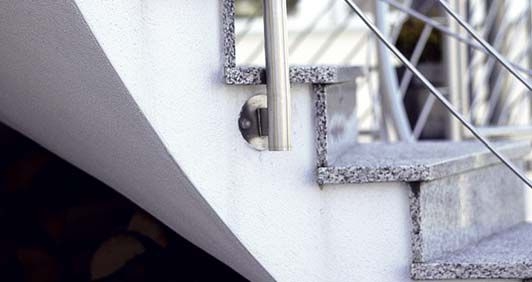

Az FH II dübelekkel betonba (C12/15) és tömör szerkezetű terméskövekbe rögzíthetők általános acélszerkezetek, kábeltartók, konzolok, horogsínek, csővezetékek, csőbilincsek, lengő- és rezgőtartók, ajtók, lépcsők, korlátok, gépek, támasztó karok, acéllétrák, állványok stb.

Berepedt betonban is használható acéldübelek



Az FH Fischer-dübelek nyújtotta előnyök

• berepedt betonban (C20/25) is alkalmazható (a megengedett terhelés húzásra 16,3 kN, nyírásra 35,4 kN);

• a szabadalmazott kettős terpesztőhüvellyel kisebb szél- és tengelytávolságok érhetők el;

• a szél- és tengelytávolságok az „A” méretezési eljárással tovább csökkenthetők;

• az elfordulásgátolt dübelek üregeket is áthidalnak (a hüvely a dübel meghúzásakor axiálisan rövidülhet);

• a cinkkel galvanizált dübelek ezüst színűek.



Szerelés

Berepedt betonban is használható acéldübelek

Berepedt betonban is használható acéldübelek

Berepedt betonban is használható acéldübelek

Berepedt betonban is használható acéldübelek

Berepedt betonban is használható acéldübelek

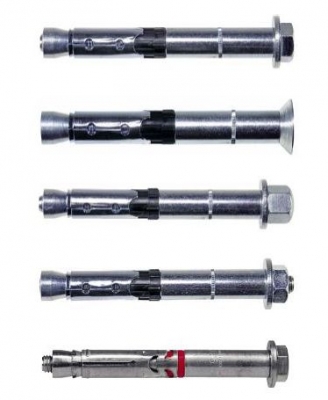

Az FH dübelek fajtái:

Berepedt betonban is használható acéldübelekFH II-S nagyteljesítményű dübel hatlapfejű csavarral (cinkkel galvanizált acél)

FH II-SK nagyteljesítményű dübel süllyesztett fejjel (cinkkel galvanizált acél)



FH II-H nagyteljesítményű dübel kalapos anyával (cinkkel galvanizált acél)



FH II-B nagyteljesítményű dübel hatlapú anyával (cinkkel galvanizált acél)



FH-S A4 nagyteljesítményű dübel hatlapfejű csavarral (korrózióálló A4 acél)
